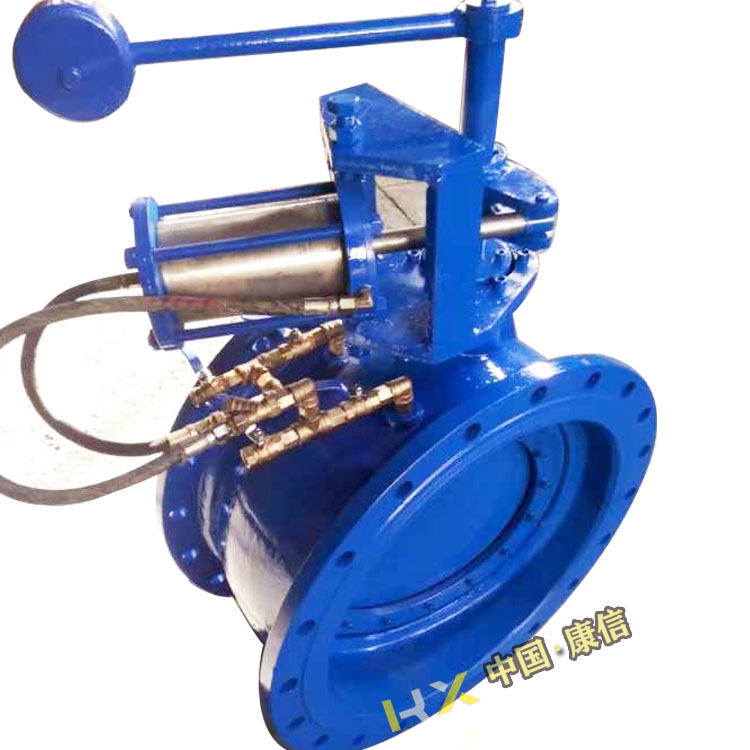

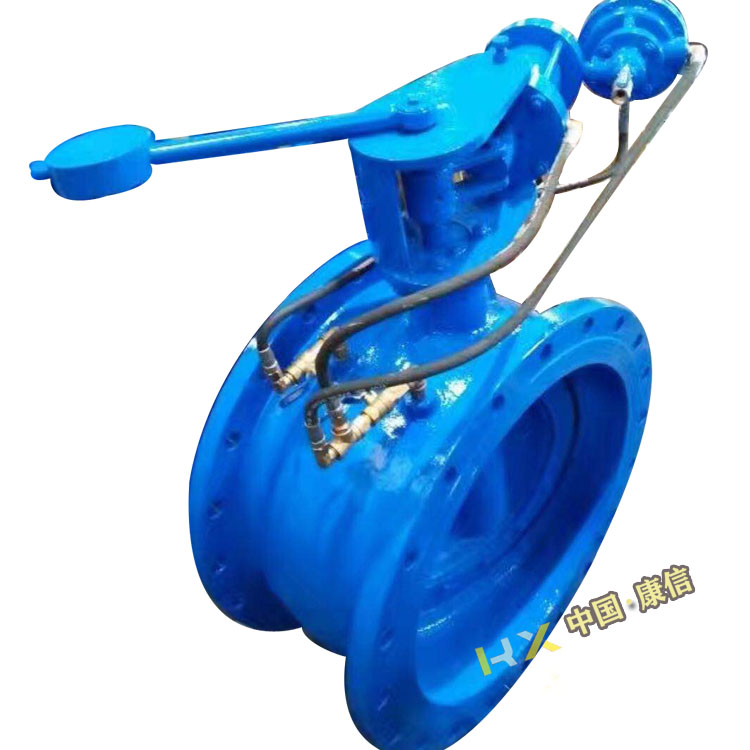

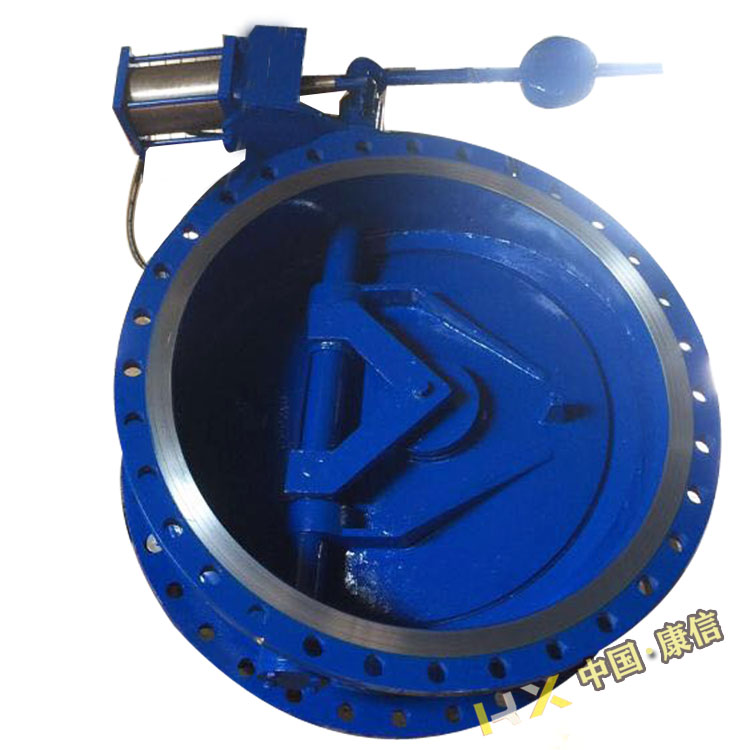

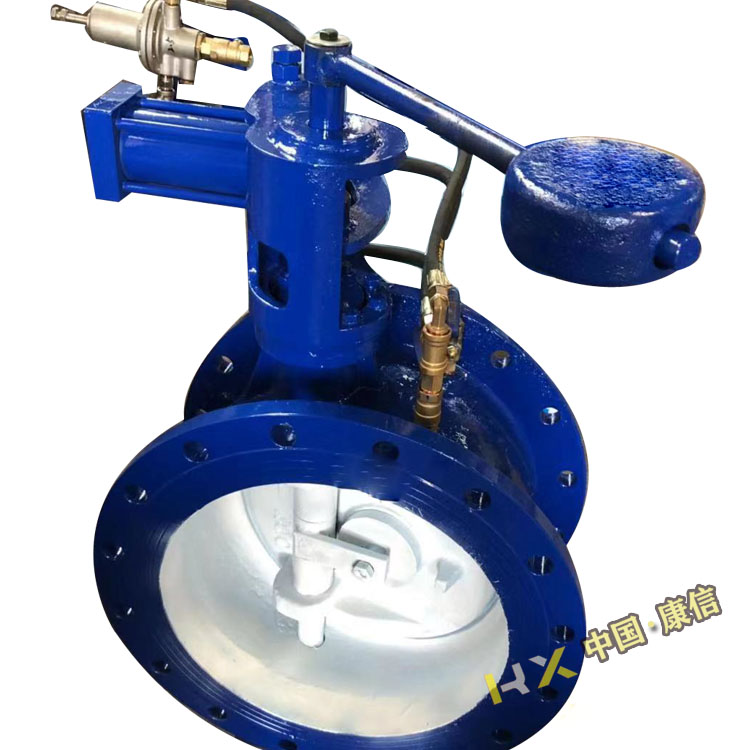

BFDZ701X液力自動閥
產品型號：BFDZ701X
公稱通徑：DN150~DN2000
公稱壓力：1.0~4.0Mpa
適用介質：水、油品
適用溫度：0~80℃
連接形式：法蘭
材質：鑄鐵，鑄鋼，球磨鑄鐵，不銹鋼
BFDZ701X液力自動閥產品簡介
液力自動閥兼具電動閘閥、電動蝶閥及止回閥的功能。通過快關和緩閉的動作來消除水錘危害，能保護水泵及管網系統安全。具有水頭損失小，節能效果*著地特點。閥采用首創的軟硬密封結構，密封可靠，能做到零泄漏。是目前自動化給排水泵性能*進、運行*靠地新型控制設備，其性能具有國內同共產品的*先水平，用戶反應*好。
BFDZ701X-16C液力自動閥結構特點
流阻小，節能效果顯著。
消除水錘可靠，緩閉裝置與主板連鎖啟閉，自動實現速閉，不受水泵流量和揚程變化的影響。不需計算速閉時間，不需專業人員現場調整，無需電器元件及外接動力，故障少。
密封摩擦力小，采用斜置密封副三維偏心結構，密封關閉緊密，達到*佳效果。
維護簡單，只需開泵電源，閥門即可實現自動開啟。可達到*小啟泵電流，保護設施和設備安全。
BFDZ701X液力自動控制閥產品運行原理：
BFDZ701X液力自動控制閥主要由閥體、蝶板、調節閥、緩沖液壓缸等組成。外部由調節閥連接。當水泵啟動時，閥板在進口端水力和驅動液壓缸組成。外部由調節閥連接。當水泵啟動時，閥板在進口端水力和驅動液壓缸下腔水力作用下緩慢開啟至全開。關閉時介質回流推動閥板和活塞上腔回水壓力的作用下迅速關閉90%截斷大部分水流，再沒緩閉液壓缸阻尼進行緩閉，減弱回水壓力的沖擊，破壞性水錘。
BFDZ701X液力自動閥性能規范
公稱壓力（MPa） 強度試驗（MPa） 密封試驗（MPa） 氣度密封試驗(Bar) 工作溫度 適用介質
1.0 1.5 1.1 6 0~80℃(如需要可達200℃) 水及物理/化學、性質類似的介質
1.6 2.4 1.76 0.6
2.5 3.8 2.75 0.6
BFDZ701X液力自動閥主要連接尺寸
型號：BFDZ701-B液力自動閥 1.0~6.4mpa
DN 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 1800 2000
L 210 230 250 270 290 310 330 350 390 430 470 510 550 630 710 790 870 950
H1 490 550 630 690 780 860 910 980 1070 1220 1320 1430 1550 1880 1980 2150 2350 2550
H2 370 600 700 740 800 870 920 1000 1250 1360 1480 1580 1700 1950 2175 2650 2650 2850
H3 370 540 600 650 710 770 830 900 1090 1200 1320 1320 1420 1550 1780 2000 2450 2700
液力自動閥產品介紹：
液力自動閥是專門針對軸流泵的工作特性設計而成，可作軸流泵出口專用控制閥。可廣泛用于冶金、石化、電力、自來水、家用灌溉、排漬等行業的給排水系統。
液力自動閥工作原理
液力自動閥兼具電動閘閥、電動蝶閥及止回閥的功能。通過快關和緩閉的動作來消除水錘危害，能保護水泵及管網系統安全。具有水頭損失小，節能效果顯著地特點。閥采用首創的軟硬密封結構，密封可靠，能做到零泄漏。是目前自動化給排水泵性能*進、運行可靠地新型控制設備，其性能具有國內同共產品的*先水平，用戶反應*好。
液力自動閥主要功能
1、截流止回：停泵時，截斷管網介質，防止回流;
2、輕載啟泵：先開閥，后啟泵，輕載啟泵，減水啟動電流，保護電網用電氣設備安全;
3、消除水錘：停泵時，大閥板快關，小閥板緩閉，消除破壞性水錘;
4、泵閥聯動：水泵和閥門通過電氣聯鎖，按設定程序自動控制，無須人工干預;
5、開度顯示：閥門開啟高度既可就地觀察，也可選配閥位信號顯示儀，實現遠程數字顯示。
